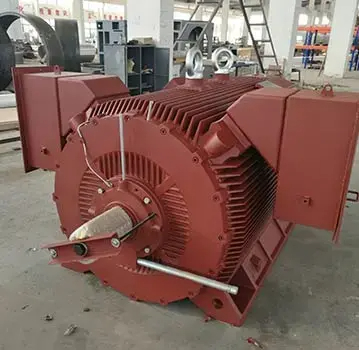

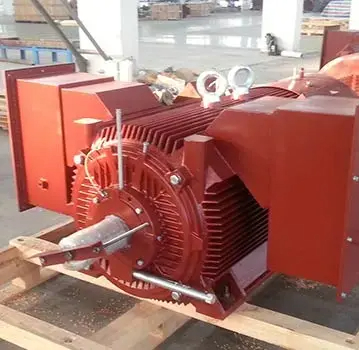

3 phase squirrel cage induction motors are robust, efficient and durable. They are built to cope with the toughest conditions, and reliably ensure the durable availability of your industrial facilities.
High voltage squirrel-cage induction motors are designed and produced according to IEC international standard. They are made of high quality cast iron or steel plate with good appearance and performance.
Motor parameters of IC411 & IC416 3 phase squirrel cage induction motors
l Power range: 160KW~1800KW
l Frame range: H315~H560
l Protection: IP44/IP54/IP55
l Cooling: IC411 & IC416
l Mounting: B3, B35,V1
l Duty: S1
l Power condition: ±5% voltage change rate, ±2% frequency change rate, ±5% total change rate with voltage and frequency
l Motors can rotate bidirectionally (except 2 pole motors).
l 2 pole motors only can be drove with coupling.
l Full and terminal voltage start can’t lower than 85% stable start.
The advantages of 3 phase squirrel cage induction motors
l In order to keep good stable performance and quality, experienced design engineers are employed.
l Windings are processed with VPI to keep stable insulation.
l Specific requirements can be designed.
l Vertical motors with big axial force
l Thermal protection and vibration detector
l Special mounting and shaft dimensions
l Low vibration and low noise
l PT100 bearing and temperature detecting
l Special painting
Please note rated power, speed, voltage, frequency, mounting, rotation (by shaft side) when ordering motors. Please remark when requiring, if there are special requirements, such as non-standard power, voltage, frequency, mount dimensions, altitude, high locked-rotor torque, double shafts, etc.
3 phase squirrel cage induction motors application
Three-phase asynchronous motor can be applied to all kinds of machines, such as machine tool, air compressor, pump, ventilation, reduction gear, transmission belt, mining equipment, metallic equipment. However, motors can’t be used with inflammable, explosive and corrosive working site.
IC411 & IC416 three-phase ac motors Electrical performance date
Y2 (6kV) STANDARD HIGH VOLTAGE MOTORS (IP54/IP55) |
Motor Type | Rated Power | Rated Speed | Efficiency | Power Factor | Current | Torque | Moment of inertia (J) | Approx WT |
|
Full Load 6kV | Full Load 6.6kV | Locked Rotor | Full Load | Locked Rotor | Pull Out |
|
kW | (HP) | RPM | % | % | A | A | %FLC | kg-m | %FLT | %FLT | kg-m2 | kg |
Y23551-2 | 185 | 250 | 2980 | 93.5 | 84.0 | 22.7 | 20.6 | 700 | 60 | 70 | 200 | 2.6 | 1900 |
Y23552-2 | 200 | 270 | 2980 | 94.0 | 84.0 | 24.4 | 22.2 | 700 | 65 | 70 | 200 | 2.8 | 2000 |
Y23553-2 | 220 | 295 | 2980 | 94.2 | 84.0 | 26.8 | 24.3 | 700 | 72 | 70 | 200 | 3.0 | 2100 |
Y23553-2 | 250 | 335 | 2980 | 94.4 | 84.0 | 30.3 | 27.6 | 700 | 82 | 70 | 200 | 3.3 | 2200 |
Y23555-2 | 280 | 375 | 2980 | 94.6 | 86.0 | 33.1 | 30.1 | 700 | 92 | 70 | 200 | 3.5 | 2350 |
Y24001-2 | 315 | 420 | 2980 | 94.8 | 86.0 | 37.2 | 33.8 | 700 | 103 | 70 | 200 | 5.0 | 2900 |
Y24002-2 | 355 | 475 | 2980 | 94.9 | 86.0 | 41.9 | 38.1 | 700 | 116 | 70 | 200 | 5.5 | 3000 |
Y24003-2 | 400 | 535 | 2980 | 95.1 | 86.0 | 47.1 | 42.8 | 700 | 131 | 70 | 200 | 6.0 | 3100 |
Y24004-2 | 450 | 605 | 2980 | 95.2 | 86.0 | 52.9 | 48.1 | 700 | 147 | 70 | 200 | 7.0 | 3200 |
Y24501-2 | 500 | 670 | 2982 | 95.3 | 87.0 | 58.0 | 52.8 | 700 | 163 | 70 | 200 | 11 | 3500 |
Y24502-2 | 560 | 750 | 2982 | 95.4 | 87.0 | 64.9 | 59.0 | 700 | 183 | 70 | 200 | 12 | 3600 |
Y24503-2 | 630 | 845 | 2982 | 95.5 | 87.0 | 73.0 | 66.3 | 700 | 206 | 70 | 200 | 13 | 3700 |
Y24504-2 | 710 | 950 | 2982 | 95.6 | 87.0 | 82.1 | 74.7 | 700 | 232 | 70 | 200 | 14 | 3850 |
Y25001-2 | 800 | 1070 | 2982 | 95.7 | 88.0 | 91.4 | 83.1 | 700 | 261 | 70 | 200 | 17 | 5780 |
Y25002-2 | 900 | 1205 | 2982 | 95.8 | 88.0 | 102.7 | 93.4 | 700 | 294 | 70 | 200 | 19 | 6050 |
Y25003-2 | 1000 | 1340 | 2982 | 95.9 | 88.0 | 114.0 | 103.7 | 700 | 327 | 70 | 200 | 21 | 6320 |
Y25004-2 | 1120 | 1500 | 2982 | 96.0 | 88.0 | 127.6 | 116.0 | 700 | 366 | 70 | 200 | 23 | 6600 |
Y23551-4 | 185 | 250 | 1485 | 93.1 | 84.0 | 22.8 | 20.7 | 650 | 121 | 80 | 200 | 6.0 | 1900 |
Y23552-4 | 200 | 270 | 1485 | 93.9 | 84.0 | 24.4 | 22.2 | 650 | 131 | 80 | 200 | 7.0 | 2000 |
Y23553-4 | 220 | 295 | 1485 | 94.1 | 84.0 | 26.8 | 24.3 | 650 | 144 | 80 | 200 | 8.0 | 2100 |
Y23554-4 | 250 | 335 | 1485 | 94.3 | 84.0 | 30.4 | 27.6 | 650 | 164 | 80 | 200 | 9.0 | 2200 |
Y23555-4 | 280 | 375 | 1485 | 94.5 | 84.0 | 33.9 | 30.9 | 650 | 184 | 80 | 200 | 10 | 2300 |
Y24001-4 | 315 | 420 | 1485 | 94.6 | 85.0 | 37.7 | 34.3 | 650 | 207 | 80 | 200 | 11 | 3000 |
Y24002-4 | 355 | 475 | 1485 | 94.8 | 85.0 | 42.4 | 38.5 | 650 | 233 | 80 | 200 | 12 | 3100 |
Y24003-4 | 400 | 535 | 1485 | 95.0 | 85.0 | 47.7 | 43.3 | 650 | 262 | 80 | 200 | 13 | 3200 |
Y24004-4 | 450 | 605 | 1485 | 95.2 | 85.0 | 53.5 | 48.6 | 650 | 295 | 80 | 200 | 14 | 3300 |
Y24501-4 | 500 | 670 | 1485 | 95.3 | 86.0 | 58.7 | 53.4 | 650 | 328 | 80 | 200 | 22 | 3600 |
Y24502-4 | 560 | 750 | 1485 | 95.4 | 86.0 | 65.7 | 59.7 | 650 | 367 | 80 | 200 | 24 | 3700 |
Y24503-4 | 630 | 845 | 1485 | 95.5 | 86.0 | 73.8 | 67.1 | 650 | 413 | 80 | 200 | 26 | 3800 |
Y24504-4 | 710 | 950 | 1485 | 95.6 | 86.0 | 83.1 | 75.5 | 650 | 466 | 80 | 200 | 28 | 3950 |
Y25001-4 | 800 | 1070 | 1488 | 95.7 | 86.0 | 93.5 | 85.0 | 650 | 524 | 80 | 200 | 41 | 5820 |
Y25002-4 | 900 | 1210 | 1488 | 95.8 | 86.0 | 105.1 | 95.6 | 650 | 589 | 80 | 200 | 44 | 6100 |
Y25003-4 | 1000 | 1340 | 1488 | 95.9 | 86.0 | 116.7 | 106.1 | 650 | 655 | 80 | 200 | 47 | 6280 |
Y25004-4 | 1120 | 1500 | 1488 | 96.0 | 86.0 | 130.5 | 118.7 | 650 | 733 | 80 | 200 | 50 | 6420 |
Y25601-4 | 1250 | 1680 | 1488 | 96.1 | 87.0 | 143.9 | 130.8 | 650 | 819 | 70 | 200 | 70 | 8020 |
Y25602-4 | 1400 | 1880 | 1488 | 96.2 | 87.0 | 161.0 | 146.3 | 650 | 917 | 70 | 200 | 74 | 8390 |
Y25603-4 | 1600 | 2140 | 1488 | 96.4 | 87.0 | 183.6 | 166.9 | 650 | 1048 | 70 | 200 | 78 | 8750 |
Y25604-4 | 1800 | 2410 | 1488 | 96.5 | 87.0 | 206.3 | 187.6 | 650 | 1179 | 70 | 200 | 82 | 9100 |
Y23551-6 | 160 | 215 | 985 | 93.4 | 80.0 | 20.6 | 18.7 | 600 | 158 | 80 | 200 | 9.0 | 2200 |
Y23552-6 | 185 | 250 | 985 | 93.5 | 80.0 | 23.8 | 21.6 | 600 | 183 | 80 | 200 | 10 | 2300 |
Y23553-6 | 200 | 270 | 985 | 93.6 | 80.0 | 25.7 | 23.4 | 600 | 198 | 80 | 200 | 11 | 2400 |
Y24001-6 | 220 | 295 | 988 | 93.8 | 82.0 | 27.5 | 25.0 | 600 | 217 | 80 | 200 | 14 | 2900 |
Y24002-6 | 250 | 335 | 988 | 93.9 | 82.0 | 31.2 | 28.4 | 600 | 247 | 80 | 200 | 16 | 3000 |
Y24003-6 | 280 | 375 | 988 | 94.1 | 82.0 | 34.9 | 31.7 | 600 | 276 | 80 | 200 | 18 | 3200 |
Y24004-6 | 315 | 420 | 988 | 94.3 | 82.0 | 39.2 | 35.6 | 600 | 311 | 80 | 200 | 20 | 3400 |
Y24501-6 | 355 | 475 | 988 | 94.5 | 83.0 | 43.6 | 39.6 | 600 | 350 | 80 | 200 | 28 | 3500 |
Y24502-6 | 400 | 535 | 988 | 94.6 | 83.0 | 49.0 | 44.6 | 600 | 395 | 80 | 200 | 30 | 3600 |
Y24503-6 | 450 | 605 | 988 | 94.7 | 83.0 | 55.1 | 50.1 | 600 | 444 | 80 | 200 | 32 | 3700 |
Y24504-6 | 500 | 670 | 988 | 94.9 | 83.0 | 61.1 | 55.5 | 600 | 493 | 80 | 200 | 34 | 3820 |
Y25001-6 | 560 | 750 | 990 | 95.1 | 83.0 | 68.3 | 62.1 | 600 | 551 | 80 | 200 | 54 | 5610 |
Y25002-6 | 630 | 845 | 990 | 95.2 | 83.0 | 76.7 | 69.7 | 600 | 620 | 80 | 200 | 58 | 5790 |
Y25003-6 | 710 | 950 | 990 | 95.3 | 83.0 | 86.4 | 78.5 | 600 | 699 | 80 | 200 | 62 | 6010 |
Y25004-6 | 800 | 1070 | 990 | 95.4 | 83.0 | 97.2 | 88.4 | 600 | 787 | 80 | 200 | 66 | 6230 |
Y25601-6 | 900 | 1210 | 990 | 95.6 | 84.0 | 107.8 | 98.0 | 600 | 886 | 70 | 200 | 94 | 7650 |
Y25602-6 | 1000 | 1340 | 990 | 95.7 | 84.0 | 119.7 | 108.8 | 600 | 984 | 70 | 200 | 102 | 7950 |
Y25603-6 | 1120 | 1500 | 990 | 95.8 | 84.0 | 133.9 | 121.8 | 600 | 1102 | 70 | 200 | 110 | 8250 |
Y25604-6 | 1250 | 1680 | 990 | 95.9 | 84.0 | 149.3 | 135.7 | 600 | 1230 | 70 | 200 | 118 | 8550 |
Y24001-8 | 160 | 215 | 738 | 93.2 | 76.0 | 21.7 | 19.8 | 550 | 211 | 80 | 200 | 15 | 3000 |
Y24002-8 | 185 | 250 | 738 | 93.3 | 76.0 | 25.1 | 22.8 | 550 | 244 | 80 | 200 | 16 | 3100 |
Y24003-8 | 200 | 270 | 738 | 93.5 | 77.0 | 26.7 | 24.3 | 550 | 264 | 80 | 200 | 18 | 3200 |
Y24004-8 | 220 | 295 | 738 | 93.7 | 77.0 | 29.3 | 26.7 | 550 | 290 | 80 | 200 | 20 | 3300 |
Y24501-8 | 250 | 335 | 740 | 93.9 | 78.0 | 32.8 | 29.9 | 550 | 329 | 80 | 200 | 28 | 3500 |
Y24502-8 | 280 | 375 | 740 | 94.1 | 78.0 | 36.7 | 33.4 | 550 | 369 | 80 | 200 | 30 | 3600 |
Y24503-8 | 315 | 420 | 740 | 94.2 | 78.0 | 41.3 | 37.5 | 550 | 415 | 80 | 200 | 32 | 3700 |
Y24504-8 | 355 | 475 | 740 | 94.4 | 78.0 | 46.4 | 42.2 | 550 | 467 | 80 | 200 | 34 | 3820 |
Y25001-8 | 400 | 535 | 742 | 94.5 | 79.0 | 51.6 | 46.9 | 550 | 525 | 80 | 200 | 54 | 5250 |
Y25002-8 | 450 | 605 | 742 | 94.6 | 79.0 | 57.9 | 52.7 | 550 | 591 | 80 | 200 | 58 | 5490 |
Y25003-8 | 500 | 670 | 742 | 94.8 | 80.0 | 63.4 | 57.7 | 550 | 657 | 80 | 200 | 62 | 5750 |
Y25004-8 | 560 | 750 | 742 | 94.9 | 80.0 | 71.0 | 64.5 | 550 | 735 | 80 | 200 | 66 | 6020 |
Y25601-8 | 630 | 845 | 745 | 95.1 | 81.0 | 78.7 | 71.5 | 550 | 824 | 70 | 200 | 96 | 7000 |
Y25602-8 | 710 | 950 | 745 | 95.3 | 81.0 | 88.5 | 80.5 | 550 | 929 | 70 | 200 | 105 | 7350 |
Y25603-8 | 800 | 1070 | 745 | 95.4 | 81.0 | 99.6 | 90.6 | 550 | 1046 | 70 | 200 | 110 | 7700 |
Y25604-8 | 900 | 1210 | 745 | 95.6 | 81.0 | 111.8 | 101.7 | 550 | 1177 | 70 | 200 | 116 | 8100 |
Y2 (10kV) STANDARD HIGH VOLTAGE MOTORS (IP54/IP55) |
Motor Type | Rated Power | Rated Speed | Efficiency | Power Factor | Current | Torque | Moment of inertia (J) | Approx WT |
|
Full Load 10kV | Full Load 11kV | Locked Rotor | Full Load | Locked Rotor | Pull Out |
|
kW | (HP) | RPM | % | % | A | A | %FLC | kg-m | %FLT | %FLT | kg-m2 | kg |
Y24001-2 | 220 | 295 | 2980 | 93.2 | 84 | 16.2 | 14.7 | 700 | 72 | 70 | 200 | 5.0 | 2900 |
Y24002-2 | 250 | 335 | 2980 | 93.3 | 84 | 18.4 | 16.7 | 700 | 82 | 70 | 200 | 5.5 | 3000 |
Y24003-2 | 280 | 375 | 2980 | 93.5 | 85 | 20.3 | 18.5 | 700 | 92 | 70 | 200 | 6.0 | 3100 |
Y24004-2 | 315 | 420 | 2980 | 93.8 | 85 | 22.8 | 20.7 | 700 | 103 | 70 | 200 | 7.0 | 3200 |
Y24501-2 | 355 | 475 | 2982 | 94.3 | 86 | 25.3 | 23.0 | 700 | 116 | 70 | 200 | 11 | 3500 |
Y24502-2 | 400 | 535 | 2982 | 94.4 | 86 | 28.4 | 25.9 | 700 | 131 | 70 | 200 | 12 | 3600 |
Y24503-2 | 450 | 605 | 2982 | 94.5 | 86 | 32.0 | 29.1 | 700 | 147 | 70 | 200 | 13 | 3700 |
Y24504-2 | 500 | 670 | 2982 | 94.8 | 86 | 35.4 | 32.2 | 700 | 163 | 70 | 200 | 14 | 3850 |
Y25001-2 | 560 | 750 | 2985 | 95.0 | 87 | 39.1 | 35.6 | 700 | 183 | 70 | 200 | 15 | 5500 |
Y25002-2 | 630 | 845 | 2985 | 95.2 | 87 | 43.9 | 39.9 | 700 | 206 | 70 | 200 | 17 | 5780 |
Y25003-2 | 710 | 950 | 2985 | 95.3 | 87 | 49.4 | 44.9 | 700 | 232 | 70 | 200 | 19 | 6050 |
Y25004-2 | 800 | 1070 | 2985 | 95.5 | 88 | 55.0 | 50.0 | 700 | 261 | 70 | 200 | 21 | 6320 |
Y25005-2 | 900 | 1210 | 2985 | 95.8 | 88 | 61.6 | 56.0 | 700 | 294 | 70 | 200 | 23 | 6600 |
Y24001-4 | 220 | 295 | 1482 | 93.5 | 84 | 16.2 | 14.7 | 650 | 145 | 80 | 200 | 11 | 3000 |
Y24002-4 | 250 | 335 | 1482 | 93.8 | 84 | 18.3 | 16.7 | 650 | 164 | 80 | 200 | 12 | 3100 |
Y24003-4 | 280 | 375 | 1482 | 94.0 | 84 | 20.5 | 18.6 | 650 | 184 | 80 | 200 | 13 | 3200 |
Y24004-4 | 315 | 420 | 1482 | 94.2 | 84 | 23.0 | 20.9 | 650 | 207 | 80 | 200 | 14 | 3300 |
Y24501-4 | 355 | 475 | 1485 | 94.5 | 85 | 25.5 | 23.2 | 650 | 233 | 80 | 200 | 20 | 3500 |
Y24502-4 | 400 | 535 | 1485 | 94.8 | 85 | 28.7 | 26.1 | 650 | 262 | 80 | 200 | 22 | 3600 |
Y24503-4 | 450 | 605 | 1485 | 95.0 | 85 | 32.2 | 29.3 | 650 | 295 | 80 | 200 | 24 | 3700 |
Y24504-4 | 500 | 670 | 1485 | 95.2 | 86 | 35.3 | 32.1 | 650 | 328 | 80 | 200 | 26 | 3800 |
Y24505-4 | 560 | 750 | 1485 | 95.3 | 86 | 39.5 | 35.9 | 650 | 367 | 80 | 200 | 28 | 3950 |
Y25001-4 | 630 | 845 | 1488 | 95.4 | 86 | 44.3 | 40.3 | 650 | 413 | 80 | 200 | 41 | 5820 |
Y25002-4 | 710 | 950 | 1488 | 95.5 | 86 | 49.9 | 45.4 | 650 | 465 | 80 | 200 | 44 | 6100 |
Y25003-4 | 800 | 1070 | 1488 | 95.6 | 87 | 55.5 | 50.5 | 650 | 524 | 80 | 200 | 47 | 6280 |
Y25004-4 | 900 | 1210 | 1488 | 95.7 | 87 | 62.4 | 56.7 | 650 | 589 | 80 | 200 | 50 | 6420 |
Y25601-4 | 1000 | 1340 | 1488 | 95.8 | 86 | 70.1 | 63.7 | 650 | 655 | 70 | 200 | 70 | 8020 |
Y25602-4 | 1120 | 1500 | 1488 | 95.9 | 86 | 78.4 | 71.3 | 650 | 733 | 70 | 200 | 74 | 8390 |
Y25603-4 | 1250 | 1680 | 1488 | 96.0 | 87 | 86.4 | 78.6 | 650 | 819 | 70 | 200 | 78 | 8750 |
Y25604-4 | 1400 | 1880 | 1488 | 96.1 | 87 | 96.7 | 87.9 | 650 | 917 | 70 | 200 | 82 | 9100 |
Y24501-6 | 220 | 295 | 985 | 93.6 | 82 | 16.5 | 15.0 | 600 | 218 | 80 | 200 | 26 | 3400 |
Y24502-6 | 250 | 335 | 985 | 93.8 | 82 | 18.8 | 17.1 | 600 | 247 | 80 | 200 | 28 | 3500 |
Y24503-6 | 280 | 375 | 985 | 94.0 | 82 | 21.0 | 19.1 | 600 | 277 | 80 | 200 | 30 | 3600 |
Y24504-6 | 315 | 420 | 985 | 94.2 | 82 | 23.5 | 21.4 | 600 | 312 | 80 | 200 | 32 | 3700 |
Y24505-6 | 355 | 475 | 985 | 94.3 | 82 | 26.5 | 24.1 | 600 | 351 | 80 | 200 | 34 | 3820 |
Y25001-6 | 400 | 535 | 985 | 94.4 | 83 | 29.5 | 26.8 | 600 | 396 | 80 | 200 | 50 | 5450 |
Y25002-6 | 450 | 605 | 988 | 94.6 | 83 | 33.1 | 30.1 | 600 | 444 | 80 | 200 | 54 | 5610 |
Y25003-6 | 500 | 670 | 988 | 94.8 | 83 | 36.7 | 33.4 | 600 | 493 | 80 | 200 | 58 | 5790 |
Y25004-6 | 560 | 750 | 990 | 95.0 | 83 | 41.0 | 37.3 | 600 | 551 | 80 | 200 | 62 | 6010 |
Y25005-6 | 630 | 845 | 990 | 95.1 | 83 | 46.1 | 41.9 | 600 | 620 | 80 | 200 | 66 | 6230 |
Y25601-6 | 710 | 950 | 992 | 95.3 | 83 | 51.8 | 47.1 | 600 | 697 | 70 | 200 | 87 | 7400 |
Y25602-6 | 800 | 1070 | 992 | 95.4 | 83 | 58.3 | 53.0 | 600 | 786 | 70 | 200 | 94 | 7650 |
Y25603-6 | 900 | 1210 | 992 | 95.5 | 84 | 64.8 | 58.9 | 600 | 884 | 70 | 200 | 102 | 7950 |
Y25604-6 | 1000 | 1340 | 992 | 95.6 | 84 | 71.9 | 65.4 | 600 | 982 | 70 | 200 | 110 | 8250 |
Y25605-6 | 1120 | 1500 | 992 | 95.7 | 84 | 80.4 | 73.1 | 600 | 1100 | 70 | 200 | 118 | 8550 |
Y24501-8 | 220 | 295 | 740 | 93.6 | 78 | 17.4 | 15.8 | 550 | 290 | 80 | 200 | 30 | 3600 |
Y24502-8 | 250 | 335 | 740 | 93.8 | 78 | 19.7 | 17.9 | 550 | 329 | 80 | 200 | 32 | 3700 |
Y24503-8 | 280 | 375 | 740 | 94.0 | 78 | 22.0 | 20.0 | 550 | 369 | 80 | 200 | 34 | 3820 |
Y25001-8 | 315 | 420 | 742 | 94.2 | 78 | 24.8 | 22.5 | 550 | 414 | 80 | 200 | 54 | 5250 |
Y25002-8 | 355 | 475 | 742 | 94.4 | 78 | 27.8 | 25.3 | 550 | 466 | 80 | 200 | 58 | 5490 |
Y25003-8 | 400 | 535 | 742 | 94.5 | 79 | 30.9 | 28.1 | 550 | 525 | 80 | 200 | 62 | 5750 |
Y25004-8 | 450 | 605 | 742 | 94.6 | 79 | 34.8 | 31.6 | 550 | 591 | 80 | 200 | 66 | 6020 |
Y25601-8 | 500 | 670 | 745 | 94.7 | 80 | 38.1 | 34.6 | 550 | 654 | 70 | 200 | 88 | 6650 |
Y25602-8 | 560 | 750 | 745 | 94.8 | 80 | 42.6 | 38.8 | 550 | 733 | 70 | 200 | 96 | 7000 |
Y25603-8 | 630 | 845 | 745 | 95.0 | 81 | 47.3 | 43.0 | 550 | 824 | 70 | 200 | 105 | 7350 |
Y25604-8 | 710 | 950 | 745 | 95.2 | 81 | 53.2 | 48.3 | 550 | 929 | 70 | 200 | 110 | 7700 |
Y25605-8 | 800 | 1070 | 745 | 95.3 | 81 | 59.8 | 54.4 | 550 | 1046 | 70 | 200 | 116 | 8100 |

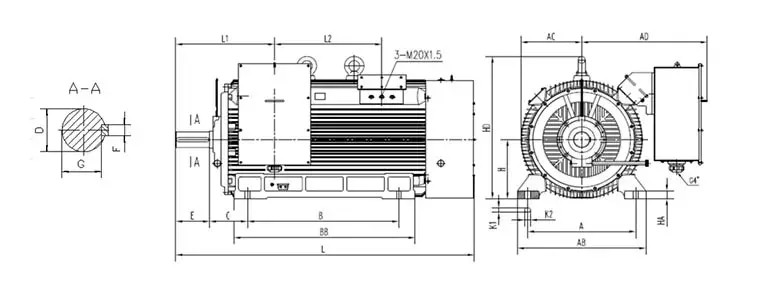

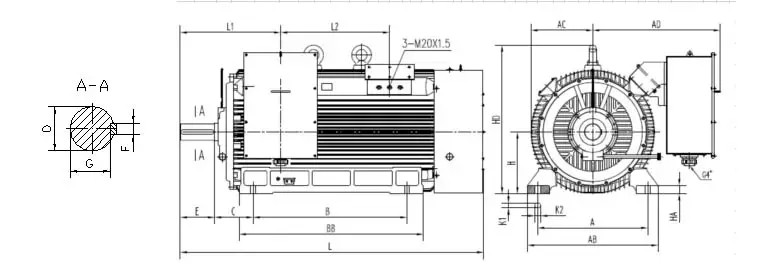

IC411 & IC416 three-phase ac motors Mechanical dimension data
STANDARD HIGH VOLTAGE MOTORS (IP54/IP55) 6kV
● MOUNTING DIMENSIONS FOR INSTALLATION |
Frame Size | Pole | MOUNTING |
A | B | C | D | E | F | G | H | K1 | K2 |
355 | 2 | 630±1.4 | 900±1.4 | 2.54±4 | 75 | +0.035 | 140±0.5 | 20 | 0 | 67.5 | 0 | 355 | 0 | 28 | +0.52 | 35 |
+0.013 | -0.052 | -0.2 | -1 | 0 |
355 | 4~6 | 630±1.4 | 900±1.4 | 2.54±4 | 100 | +0.035 | 210±0.57 | 28 | 0 | 90 | 0 | 355 | 0 | 28 | +0.52 | 35 |
+0.013 | -0.052 | -0.2 | -1 | 0 |
400 | 2 | 710±1.75 | 1000±1.75 | 280±4 | 85 | +0.035 | 170±0.5 | 22 | 0 | 76 | 0 | 400 | 0 | 35 | +0.62 | 42 |
+0.013 | -0.052 | -0.2 | -1 | 0 |
400 | 4~8 | 710±1.75 | 1000±1.75 | 280±4 | 110 | +0.035 | 210±0.57 | 28 | 0 | 100 | 0 | 400 | 0 | 35 | +0.62 | 42 |
+0.013 | -0.052 | -0.2 | -1 | 0 |
450 | 2 | 800±1.75 | 1120±1.75 | 280±4 | 95 | +0.035 | 170±0.5 | 25 | 0 | 86 | 0 | 450 | 0 | 35 | +0.62 | 42 |
+0.013 | -0.052 | -0.2 | -1 | 0 |
450 | 4 | 800±1.75 | 1120±1.75 | 280±4 | 120 | +0.035 | 210±0.57 | 32 | 0 | 109 | 0 | 450 | 0 | 35 | +0.62 | 42 |
+0.013 | -0.062 | -0.2 | -1 | 0 |
450 | 6~8 | 800±1.75 | 1120±1.75 | 280±4 | 130 | +0.04 | 250±0.57 | 32 | 0 | 119 | 0 | 450 | 0 | 35 | +0.62 | 42 |
+0.015 | -0.062 | -0.2 | -1 | 0 |
500 | 2 | 900±2.1 | 1250±2.1 | 315±4 | 110 | +0.035 | 210±0.57 | 28 | 0 | 100 | 0 | 500 | 0 | 42 | +0.62 | 52 |
+0.013 | -0.052 | -0.2 | -1 | 0 |
500 | 4 | 900±2.1 | 1250±2.1 | 315±4 | 130 | +0.04 | 250±0.57 | 32 | 0 | 119 | 0 | 500 | 0 | 42 | +0.62 | 52 |
+0.015 | -0.062 | -0.2 | -1 | 0 |
500 | 6~8 | 900±2.1 | 1250±2.1 | 315±4 | 140 | +0.04 | 250±0.57 | 36 | 0 | 128 | 0 | 500 | 0 | 42 | +0.62 | 52 |
+0.015 | -0.062 | -0.3 | -1 | 0 |
560 | 4 | 1000±2.1 | 1400±2.1 | 355±4 | 150 | +0.04 | 250±0.57 | 36 | 0 | 138 | 0 | 560 | 0 | 42 | +0.62 | 52 |
+0.015 | -0.062 | -0.3 | -1 | 0 |
560 | 6~8 | 1000±2.1 | 1400±2.1 | 355±4 | 160 | +0.04 | 300±0.65 | 40 | 0 | 147 | 0 | 560 | 0 | 42 | +0.62 | 52 |
+0.015 | -0.062 | -0.3 | -1 | 0 |
● OUTLINE DIMENSIONS FOR INSTALLATION |
Frame Size | Pole | OUTLINE |
|
|
|
|
|
|
|
|
AC | AD | AB | BB | HA | HD | L1 | L2 | L |
355 | 2 | 370 | 780 | 780 | 1110 | 50 | 830 | 514 | 680 | 1740 |
355 | 4~6 | 370 | 780 | 780 | 1110 | 50 | 830 | 584 | 680 | 1830 |
400 | 2 | 420 | 900 | 870 | 1200 | 50 | 960 | 656 | 600 | 1980 |
400 | 4~8 | 420 | 900 | 870 | 1200 | 50 | 960 | 696 | 600 | 2020 |
450 | 2 | 450 | 930 | 950 | 1340 | 50 | 1070 | 651 | 785 | 2150 |
450 | 4 | 450 | 930 | 950 | 1340 | 50 | 1070 | 691 | 785 | 2180 |
450 | 6~8 | 450 | 930 | 950 | 1340 | 50 | 1070 | 731 | 785 | 2220 |
500 | 2 | 525 | 990 | 1080 | 1490 | 50 | 1220 | 789 | 1045 | 2500 |
500 | 4~8 | 525 | 990 | 1080 | 1490 | 50 | 1220 | 829 | 1045 | 2410 |
560 | 4 | 605 | 1050 | 1170 | 1680 | 60 | 1480 | 802 | 1010 | 2690 |
560 | 6~8 | 605 | 1050 | 1170 | 1680 | 60 | 1480 | 852 | 1010 | 2740 |
STANDARD HIGH VOLTAGE MOTORS (IP54/IP55) 10kV
● MOUNTING DIMENSIONS FOR INSTALLATION |
Frame Size | Pole | MOUNTING |
A | B | C | D | E | F | G | H | K1 | K2 |
355 | 2 | 630±1.4 | 900±1.4 | 2.54±4 | 75 | +0.035 | 140±0.5 | 20 | 0 | 67.5 | 0 | 355 | 0 | 28 | +0.52 | 35 |
+0.013 | -0.052 | -0.2 | -1 | 0 |
355 | 4~6 | 630±1.4 | 900±1.4 | 2.54±4 | 100 | +0.035 | 210±0.57 | 28 | 0 | 90 | 0 | 355 | 0 | 28 | +0.52 | 35 |
+0.013 | -0.052 | -0.2 | -1 | 0 |
400 | 2 | 710±1.75 | 1000±1.75 | 280±4 | 85 | +0.035 | 170±0.5 | 22 | 0 | 76 | 0 | 400 | 0 | 35 | +0.62 | 42 |
+0.013 | -0.052 | -0.2 | -1 | 0 |
400 | 4~8 | 710±1.75 | 1000±1.75 | 280±4 | 110 | +0.035 | 210±0.57 | 28 | 0 | 100 | 0 | 400 | 0 | 35 | +0.62 | 42 |
+0.013 | -0.052 | -0.2 | -1 | 0 |
450 | 2 | 800±1.75 | 1120±1.75 | 280±4 | 95 | +0.035 | 170±0.5 | 25 | 0 | 86 | 0 | 450 | 0 | 35 | +0.62 | 42 |
+0.013 | -0.052 | -0.2 | -1 | 0 |
450 | 4 | 800±1.75 | 1120±1.75 | 280±4 | 120 | +0.035 | 210±0.57 | 32 | 0 | 109 | 0 | 450 | 0 | 35 | +0.62 | 42 |
+0.013 | -0.062 | -0.2 | -1 | 0 |
450 | 6~8 | 800±1.75 | 1120±1.75 | 280±4 | 130 | +0.04 | 250±0.57 | 32 | 0 | 119 | 0 | 450 | 0 | 35 | +0.62 | 42 |
+0.015 | -0.062 | -0.2 | -1 | 0 |
500 | 2 | 900±2.1 | 1250±2.1 | 315±4 | 110 | +0.035 | 210±0.57 | 28 | 0 | 100 | 0 | 500 | 0 | 42 | +0.62 | 52 |
+0.013 | -0.052 | -0.2 | -1 | 0 |
500 | 4 | 900±2.1 | 1250±2.1 | 315±4 | 130 | +0.04 | 250±0.57 | 32 | 0 | 119 | 0 | 500 | 0 | 42 | +0.62 | 52 |
+0.015 | -0.062 | -0.2 | -1 | 0 |
500 | 6~8 | 900±2.1 | 1250±2.1 | 315±4 | 140 | +0.04 | 250±0.57 | 36 | 0 | 128 | 0 | 500 | 0 | 42 | +0.62 | 52 |
+0.015 | -0.062 | -0.3 | -1 | 0 |
560 | 4 | 1000±2.1 | 1400±2.1 | 355±4 | 150 | +0.04 | 250±0.57 | 36 | 0 | 138 | 0 | 560 | 0 | 42 | +0.62 | 52 |
+0.015 | -0.062 | -0.3 | -1 | 0 |
560 | 6~8 | 1000±2.1 | 1400±2.1 | 355±4 | 160 | +0.04 | 300±0.65 | 40 | 0 | 147 | 0 | 560 | 0 | 42 | +0.62 | 52 |
+0.015 | -0.062 | -0.3 | -1 | 0 |
● OUTLINE DIMENSIONS FOR INSTALLATION |
Frame Size | Pole | OUTLINE |
AC | AD | AB | BB | HA | HD | L1 | L2 | L |
355 | 2 | 370 | 780 | 780 | 1110 | 50 | 830 | 514 | 680 | 1740 |
355 | 4~6 | 370 | 780 | 780 | 1110 | 50 | 830 | 584 | 680 | 1830 |
400 | 2 | 420 | 900 | 870 | 1200 | 50 | 960 | 656 | 600 | 1980 |
400 | 4~8 | 420 | 900 | 870 | 1200 | 50 | 960 | 696 | 600 | 2020 |
450 | 2 | 450 | 930 | 950 | 1340 | 50 | 1070 | 651 | 785 | 2150 |
450 | 4 | 450 | 930 | 950 | 1340 | 50 | 1070 | 691 | 785 | 2180 |
450 | 6~8 | 450 | 930 | 950 | 1340 | 50 | 1070 | 731 | 785 | 2220 |
500 | 2 | 525 | 990 | 1080 | 1490 | 50 | 1220 | 789 | 1045 | 2500 |
500 | 4~8 | 525 | 990 | 1080 | 1490 | 50 | 1220 | 829 | 1045 | 2410 |
560 | 4 | 605 | 1050 | 1170 | 1680 | 60 | 1480 | 802 | 1010 | 2690 |
560 | 6~8 | 605 | 1050 | 1170 | 1680 | 60 | 1480 | 852 | 1010 | 2740 |
